Что такое водооборотный цикл и из чего он состоит?

9 февраля 2022 г.

Наиболее популярный способ поддержания рабочей температуры оборудования в условиях промышленного производства – устройство водяной системы охлаждения. С этой целью на предприятиях оборудуют водооборотный цикл, по которому циркулирует жидкость, отдавая тепло от работающих агрегатов в окружающую среду.

Что подразумевают под водооборотным циклом

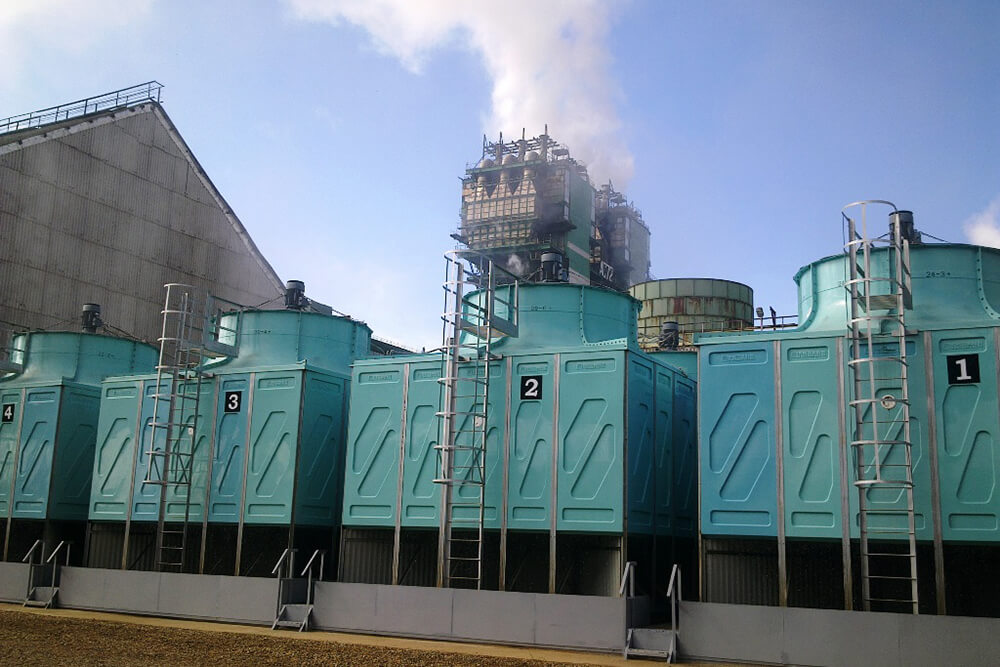

Водооборотным циклом называют замкнутый контур трубопроводов, по которым циркулирует хладагент, охлаждающий оборотную жидкость, проходящую через теплообменный комплекс – градирню. Такое оборудование используют в разных отраслях промышленного производства.

Использование этого элемента производственного комплекса позволяет обеспечить выполнение следующих задач:

• эффективно охладить технологические агрегаты;
• снизить количество воды для подпитки системы.

При этом оборудование должно соответствовать экологическим нормам.

ВОЦ состоит из следующих компонентов:

• водозаборника;
• насосного комплекса;
• сооружений для очистки и дополнительной обработки воды;
• баков, вмещающих холодную и нагретую жидкость;
• охладительного агрегата – градирни;

Перечисленные элементы соединены системой трубопроводов, с подачей воды по замкнутому циклу к производственному оборудованию.

Виды ВОЦ

Используют водооборотные циклы разных видов, в зависимости от специфики предприятия, условий организации производства и характеристик охлаждаемого оборудования:

• открытые – с забором и сбросом воды через пруд-охладитель (искусственный или естественный водоем) или с обустройством брызгального бассейна; в последнем случае жидкость распыляют многочисленными форсунками, с отбором тепла за счет окружающего воздуха;
• закрытые – с применением градирен для охлаждения воды; указанные агрегаты могут быть сухими, где жидкость не контактирует с окружающей средой, и мокрыми, с разбрызгиванием и воздействием воздушного потока, нагнетаемого вентилятором.

При проведении технического обслуживания, задействованного в ВОЦ оборудования, к примеру, купить запчасти закрытой градирни Baltimore в Москве можно в компании «Инфинит Груп».

Отдельные элементы водооборотного цикла могут располагаться на территории предприятия следующими способами:

• наземным – где коммуникации проходят над поверхностью;
• подземным – с заглублением оборудования под землю;
• комбинированным – при совмещении перечисленных выше методик.

Устройство подземных коммуникаций защищает трубопроводы от пониженных температур, экономит территорию на поверхности.

Конфигурация промышленных ВОЦ

В зависимости от особенностей организации технологического процесса водооборотного цикла, эта система может быть следующего вида:

• прямоточного – предусматривает насосную станцию, подающую воду потребителям, с последующим возвращением жидкости к водоисточнику; наиболее простой и доступный способ организации процесса; недостатки связаны с возможной нехваткой водных ресурсов, дополнительными мероприятиями по снижению температуры водозабора;
• при повторном прогоне воды – используют для оборудования, менее чувствительного к температуре теплоносителя, с экономией задействованной жидкости до 60 процентов;
• оборотного – предполагает подпитку технической или сточными водами; капитальные и эксплуатационные затраты данного типа превышают системы прямоточного типа;
• совмещенного – применяют на больших предприятиях, с разнообразным оборудованием с разными эксплуатационными условиями, для обеспечения стабильности на всех этапах для соответствующих эксплуатируемых агрегатов.

При выборе системы водооборотного цикла необходимо учитывать специфику отдельного производственного процесса, с минимизацией расходов на содержание оборудования, обеспечения экологической безопасности и максимальной продолжительности срока службы.

Разработать охладительную систему, наладить ее работу и выполнять регулярное обслуживание может компания «Инфинит Груп», специализирующаяся на оборудовании для отвода тепла в различных производственных процессах.
